| 產品描述 |

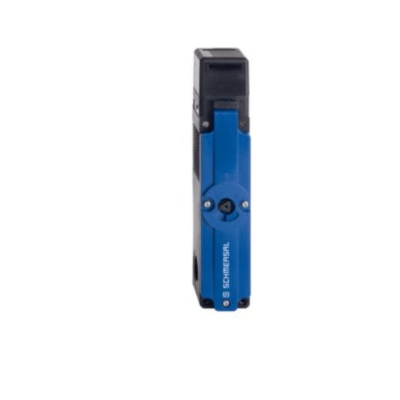

AZM150SK-02/02R-110 |
| 商品編號（訂購編號） |
153032121 |
| EAN（歐洲商品編號） |
4030661547268 |
| eCl@ss number, version 12.0 |
27-27-26-03 |
| eCl@ss number, version 11.0 |
27-27-26-03 |
| eCl@aa number，版本：9.0 |
27-27-26-03 |
| ETIM number, version 7.0 |
EC002593 |
| ETIM number, version 6.0 |
EC002593 |
| 證書 |
TüV CCC |
| 標準 |
EN ISO 13849-1 EN ISO 14119 EN IEC 60947-5-1 |
| 編碼等級，依據EN ISO 14119 |
低 |
| 作用原理 |
機電 |
| 外殼材料 |
熱塑塑料，聚酰胺PA 6 GF |
| 觸點材料，電氣 |
銀 |
| 毛重 |
583 g |
| 通電解鎖 |
是 |
| 手動解鎖 |
是 |
| 操動方向數量 |
2 |
| 安全觸點數量 |
4 |
| 標準 |
EN ISO 13849-1 |
| 任務時間 |
20 年 |
| B10D 常閉觸點（NC） |
2,000,000 操作 |
| 機械壽命，最少 |
1,000,000 操作 |
| 合型力，符合 EN ISO 14119 |
1,500 N |
| 合型力，最大 |
1,950 N |
| 鎖定力，大約 |
50 N |
| 肯定斷開行程 |
10 mm |
| Positive break force per NC contact, minimum |
10 N |
| 肯定斷開操作力，最小 |
40 N |
| 操動速度，最大 |
0.3 m/s |
| 安裝 |
螺釘 |
| 固定螺絲類型 |
4x M5 |
| Tightening torque of the fastening screws for the housing cover, minimum |
0.5 Nm |
| Tightening torque of the fastening screws for the housing cover, maximum |
0.5 Nm |
| Note |
Torx T10 |
| 終端連接器 |
螺絲端子 |
| 電纜入口 |
3 x M20 x 1,5 |
| 線纜截面，最小 |
0.25 mm2 |
| 電纜截面，最大 |
2.5 mm2 |
| 注（電纜截面） |
所有的電纜截面表示包括了導線和線耳 |
| Allowed type of cable |
solid multi-wire flexible |
| 傳感器長度 |
48 mm |
| 傳感器寬度 |
40 mm |
| 傳感器高度 |
204 mm |
| 防護等級 |
IP65 IP67 |
| Ambient temperature |
-25_+55 |
| 儲存和運輸溫度，最小 |
-40 °C |
| 儲存和運輸溫度，最大 |
+85 °C |
| 最大相對濕度 |
93 % |
| 注（相對濕度） |
無冷凝 不結冰 |
| 額定絕緣電壓 |
300 V |
| 過電壓級別 |
II |
| 污染等級，依據IEC 60664-1 |
2 |
| 熱測試電流 |
5 A |
| 額定控制電壓 |
110 VAC |
| 依據EN 60947-5-1額定短路電流 |
1,000 A |
| 電力功率消耗，最大 |
8.5 W |
| 開關元件 |
開啟工具（NC） |
| 開關原理 |
緩動型，肯定斷開常閉觸點 |
| 開關頻率 |
1,000 /h |
| Magnet switch-on time |
100 % |
| Test pulse duration, maximum |
5 ms |
| Test pulse interval, minimum |
50 ms |
| 電壓，應用類別 AC-15 |
230 VAC |
| 電流，應用類別 AC-15 |
4 A |
| 電壓，應用類別 DC-13 |
24 VDC |
| 電流，應用類別 DC-13 |
4 A |
| 備注（應用） |
滑動安全門 可拆卸防護門 鉸鏈?zhǔn)桨踩雷o(hù)裝門 |
| 包含在發貨中 |
操動件需單獨訂貨 用于未使用開口的防塵蓋 |
| 注（手動解鎖） |
用于維護，安裝，等等 用M5三角鑰匙手動解鎖 |
