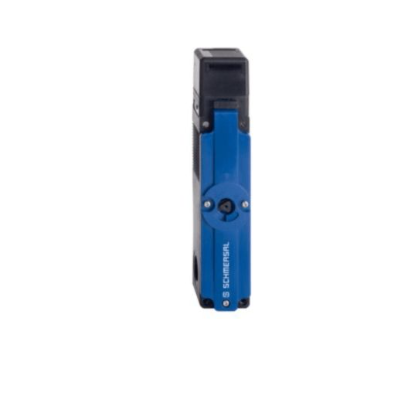

AZM150SK-02/02R-024

發布時間：2023-02-25 16:40:37

訂貨數據

產品描述

AZM150SK-02/02R-024

商品編號（訂購編號）

153032120

EAN（歐洲商品編號）

4030661547251

eCl@ss number, version 12.0

27-27-26-03

eCl@ss number, version 11.0

27-27-26-03

eCl@aa number，版本：9.0

27-27-26-03

ETIM number, version 7.0

EC002593

ETIM number, version 6.0

EC002593

許可 - 標準

證書

TüV

cULus

CCC

總體數據

標準

EN ISO 13849-1

EN ISO 14119

EN IEC 60947-5-1

編碼等級，依據EN ISO 14119

低

作用原理

機電

外殼材料

熱塑塑料，聚酰胺PA 6 GF

觸點材料，電氣

銀

毛重

590 g

總體數據 - 產品特性

通電解鎖

是

手動解鎖

是

操動方向數量

2

安全觸點數量

4

安全評估

標準

EN ISO 13849-1

任務時間

20 年

安全評估 - 安全輸出

B10D 常閉觸點（NC）

2,000,000 操作

機械參數

機械壽命，最少

1,000,000 操作

合型力，符合 EN ISO 14119

1,500 N

合型力，最大

1,950 N

鎖定力，大約

50 N

肯定斷開行程

10 mm

Positive break force per NC contact, minimum

10 N

肯定斷開操作力，最小

40 N

操動速度，最大

0.3 m/s

安裝

螺釘

固定螺絲類型

4x M5

Tightening torque of the fastening screws for the housing cover, minimum

0.5 Nm

Tightening torque of the fastening screws for the housing cover, maximum

0.5 Nm

Note

Torx T10

Mechanical data - Connection technique

終端連接器

螺絲端子

電纜入口

3 x M20 x 1,5

線纜截面，最小

0.25 mm2

電纜截面，最大

2.5 mm2

注（電纜截面）

所有的電纜截面表示包括了導線和線耳

Allowed type of cable

solid multi-wire

flexible

機械參數 - 尺寸

傳感器長度

48 mm

傳感器寬度

40 mm

傳感器高度

204 mm

環境條件

防護等級

IP65

IP67

Ambient temperature

-25_+55

儲存和運輸溫度，最小

-40 °C

儲存和運輸溫度，最大

+85 °C

最大相對濕度

93 %

注（相對濕度）

無冷凝

不結冰

Ambient conditions - Insulation values

額定絕緣電壓

300 V

過電壓級別

II

污染等級，依據IEC 60664-1

2

電氣參數

熱測試電流

5 A

額定控制電壓

24 VDC

依據EN 60947-5-1額定短路電流

1,000 A

電力功率消耗，最大

8.5 W

開關元件

開啟工具（NC）

開關原理

緩動型，肯定斷開常閉觸點

開關頻率

1,000 /h

電氣參數 - 線圈控制

Magnet switch-on time

100 %

Test pulse duration, maximum

5 ms

Test pulse interval, minimum

50 ms

電氣參數 - 安全觸點

電壓，應用類別 AC-15

230 VAC

電流，應用類別 AC-15

4 A

電壓，應用類別 DC-13

24 VDC

電流，應用類別 DC-13

4 A

其他數據

備注（應用）

滑動安全門

可拆卸防護門

鉸鏈?zhǔn)桨踩雷o(hù)裝門

發貨范圍

包含在發貨中

操動件需單獨訂貨

用于未使用開口的防塵蓋

Note

注（手動解鎖）

用于維護，安裝，等等

用M5三角鑰匙手動解鎖
